1 系統結構

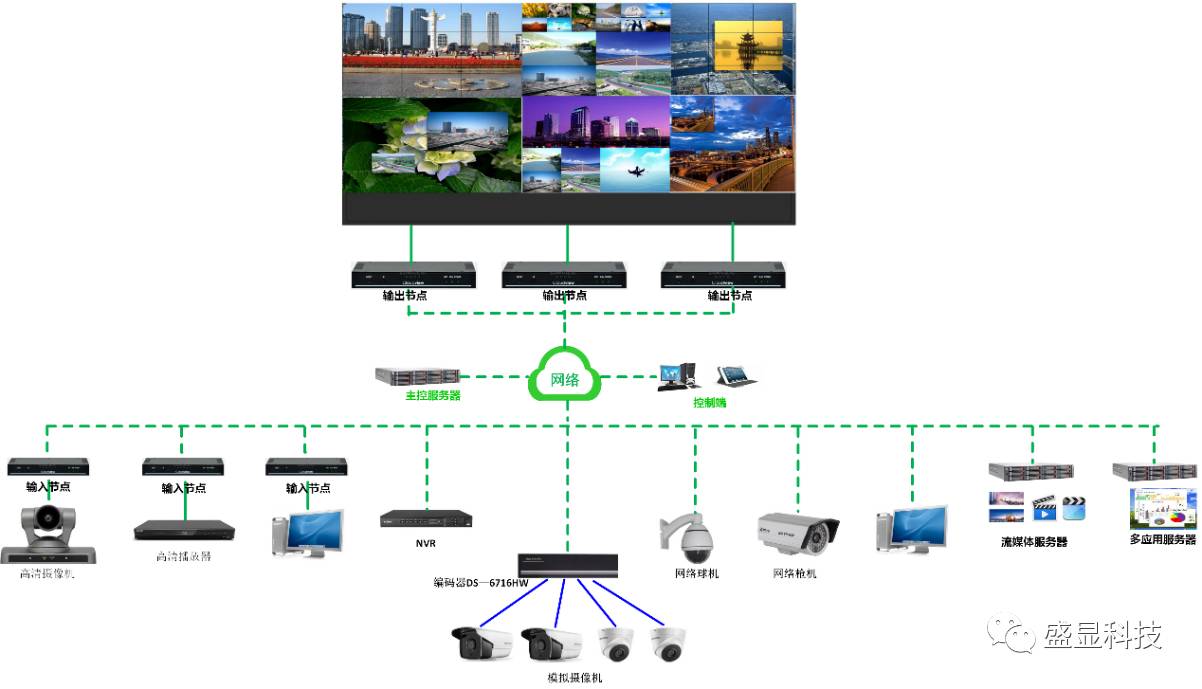

整個分布式拼接處理器系統主要由以下幾點構成：

輸出節點：用于完成網絡碼流的解碼及信號的疊加與輸出顯示；

輸入節點：用于將模擬設備信號(如模擬攝像頭)或數字設備(如電腦、數字攝像頭)信號轉換成網絡信號；

網絡交換機：用于實現輸入節點及網絡信號源與輸出節點之間的數據轉發；

 主控服務器：用于網絡碼流的解析及轉發，即輸入節點及網絡信號源由主控服務器解析后再分發給目標輸出節點；

控制軟件：用于完成輸入、輸出節點及網絡信號的管理，信號窗口的操作與管理等。

2 系統功能

整個大屏顯示系統以分布式拼接處理器作為拼接控制單元，分布式拼接處理器利用輸入編碼節點將任意位置任何類型的設備信號接入到拼接系統中來，同時通過輸出解碼節點將圖像輸出給任意位置的顯示設備,進而將原有的信號源進行單屏、跨屏、全墻顯示擴展為跨樓層、跨地域、跨顯示墻系統顯示，實現多個指揮調度中心、控制室平臺的大屏幕系統間信號源共享顯示和異地調度顯示。

分布式拼接處理器采用數字化、網絡化、節點化的設計理念，將視頻處理、傳輸、拼接顯示、控制等功能進行有機整合，從而簡化系統架構和降低系統復雜度。同時又具備易擴展、可熱插拔的特性，使得拼接屏系統升級擴容簡潔，改造方便。

分布式拼接系統可實現如下功能：

1) 超高分辨率底圖：超高分辨率桌面背景的1:1點對點顯示。

2) 單屏顯示：大屏的每個單元單獨顯示一路視頻，每個單元的視頻信號可以任意切換。

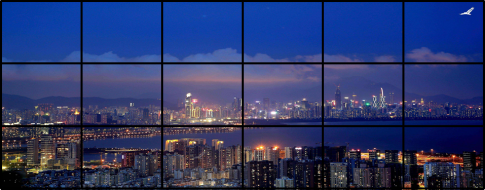

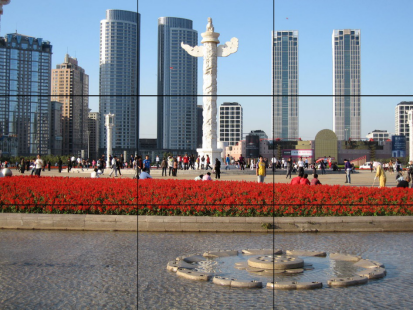

3) 整屏顯示：整個大屏顯示一路完整的視頻圖像。

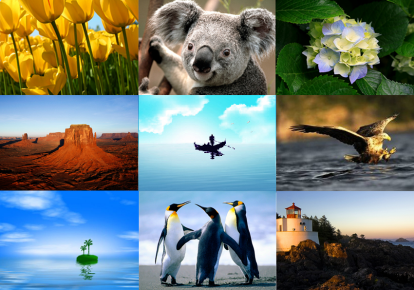

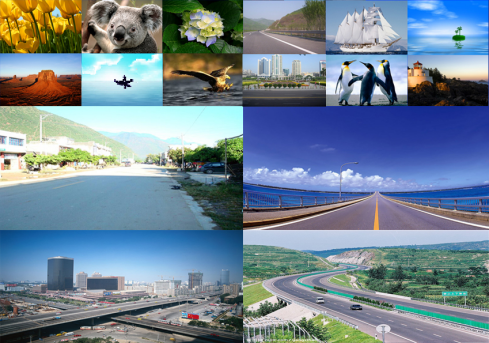

4) 任意分割顯示：以一個屏為單元可任意1、4、9、16路畫面分割顯示。

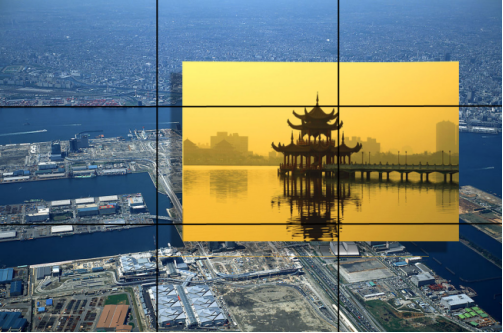

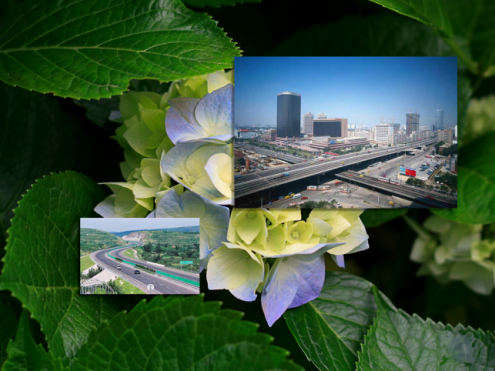

5) 圖像疊加：可以將任意一個或者多個信號疊加到其他信號之上顯示。

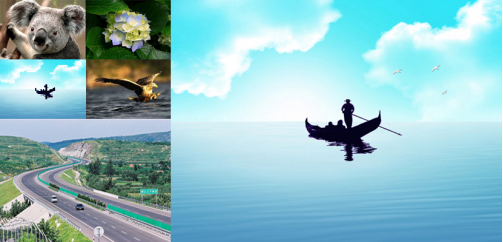

6) 任意分割顯示：可以對任意重要目標細節畫面進行切割放大顯示。

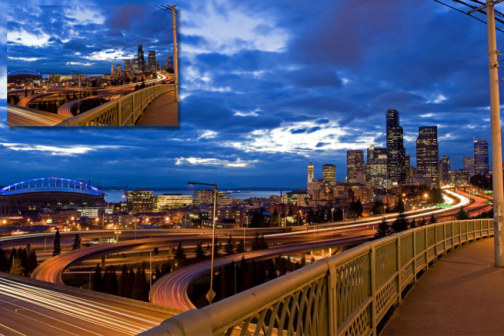

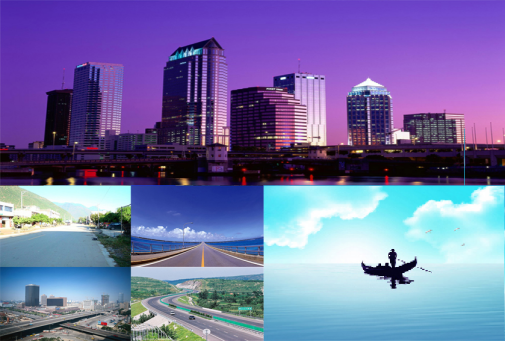

7) 任意組合顯示:可以任意幾個大屏組合顯示一路畫面。

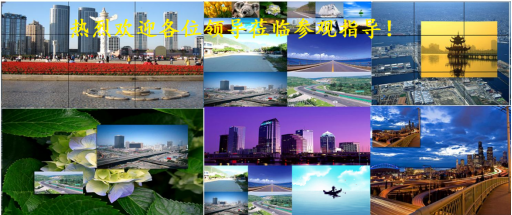

8) 透明字幕：支持字幕的編輯，包括字體大小與顏色、背景顏色，背景是否透明等，字幕背景透明時即可以看到字幕內容又不覆蓋其他信號。

9) 圖像漫游：將任意一個信號在整個大屏上進行隨意移動。

10) 圖像拉伸：可將一個信號在整個屏幕墻上隨意縮放。

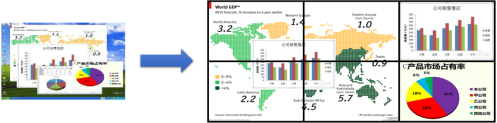

11) 網絡抓屏：可通過網絡將遠端電腦的操作界面投射到電視墻上(例如將客戶端操作投像到大屏顯示)。

3 系統優勢

3.1  4K極清信號接入

由于芯片技術及壓縮算法的快速發展，目前高清的視頻信號已經非常普及，且超高清信號也在逐步得到應用。本分布式拼接系統采用最新一代解碼芯片，能夠支持高清、300萬以及4K超高清信號的解碼顯示，最大限度保證了圖像清晰度。

3.2 H.265解碼

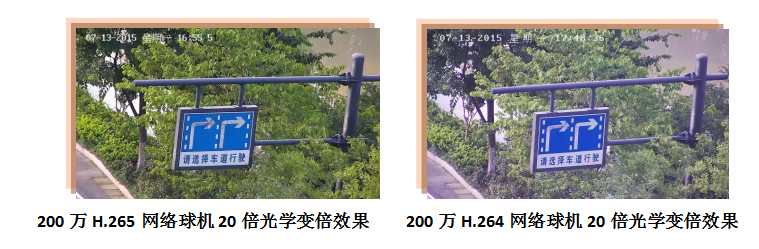

H.265作為最新一代視頻壓縮算法，其相對H.264有以下優勢：

 高畫質：同等條件下，畫質更加細膩，清晰視界，瞬間盡在眼前。

 低帶寬：同等畫質只需一半帶寬，小帶寬享高清，大帶寬追求更卓越。

 節存儲：同等分辨率下，能夠節省一半存儲空間。

顯然，H.265更適合視頻監控的應用，能夠滿足4K甚至8K視頻的網絡傳輸需要，使之4k甚至8k視頻監控走向?qū)嶋H應用成為可能。

3.3 多屏互動共享

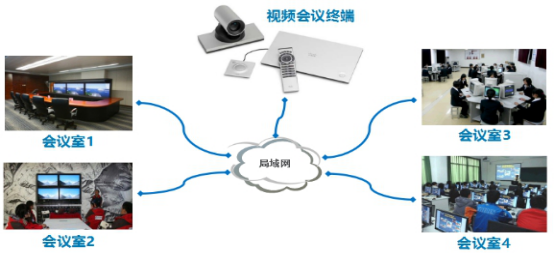

通過分布交互式系統的IP化架構，把所有的音視頻信號全部IP化，變成可共享交互的資源配置，一套功能資源可以分配給多個功能區域共享使用，如有一套視頻會議終端資源可以共享給幾個區域使用。不同會議室、不同樓層，信號可相互共享，相互獲取，可調取其他會議室的攝像頭信號、電腦PC信號到當?shù)仫@示終端上顯示。

3.4 多應用的接入

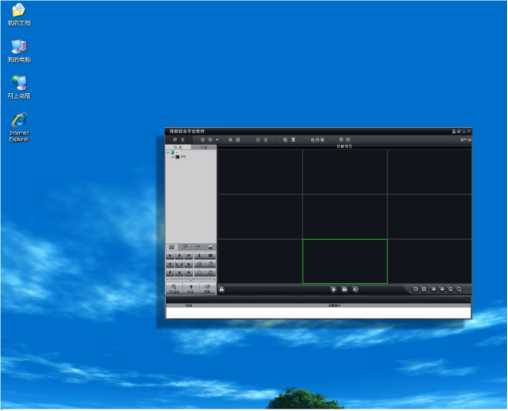

無需硬件編碼設備，可實現網絡內任何一臺計算機中的多個應用窗口通過軟件抓取的方式接入分布式拼接處理器系統。

3.5 信號裁剪

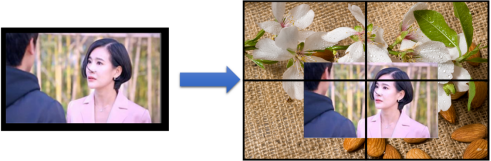

支持通過信號裁剪的方式，來實現將信號源四周的黑邊裁掉，或?qū)崿F(xiàn)對信號源的局部放大。

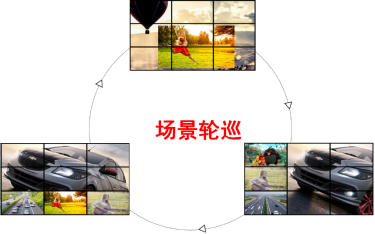

3.6 場景輪巡

可以對拼墻上的窗口布局進行保存(為場景)，并且支持一鍵式執行場景以及場景輪巡。

3.7 可視化控制

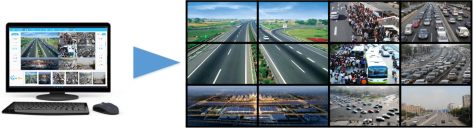

信號源通過列表分組方式來分類展示；支持視頻信號實時預覽查看，信號投屏前提前確認信號內容；支持整墻回顯，可以在控制軟件上實時看到大屏顯示內容，實現所見即所得。

3.8 移動平板控制

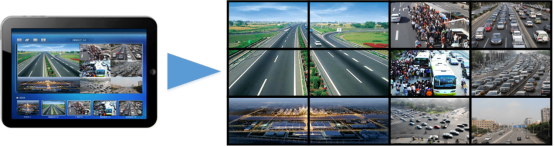

支持通過iPad實現“所見即所得”的可視化移動控制。

3.9 權限管理(根據需要進行定制)

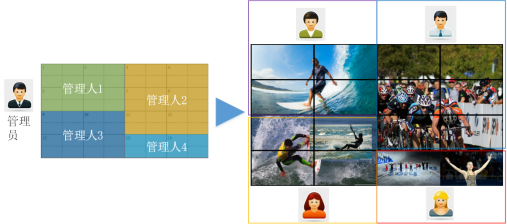

可以根據項目實際需要來設計相應的權限管理，實現比如拼接屏的分區域管理，信號源、模式、場景的權限管理。

3.10 升級擴容簡單

分布式拼接系統在需要升級時，只要增加輸入編碼節點或輸出解碼節點即可，且不受空間距離位置的限制，不影響原有系統的使用，不會造成原有系統的浪費，最大限度降低了系統升級擴容的成本。
