HDMI高清信號長距離傳輸?shù)姆绞?/h2>

作者： 深圳市藍舟視訊科技有限公司發表時間：2019-03-28 17:05:42瀏覽量：2048【小中大】

概述：HDMI高清信號可以使圖像更清晰的展示，對于較大的顯示設備來說HDMI信號圖像的質量更優越于VGA和AV信號，但是HDMI信號的傳輸?shù)木嚯x是有限的，HDMI信號源的信號強度的不同，HDMI線材質量的不同，HDMI圖像處理設備不同，導致傳輸距離也是不同的，下面所說的距離均為從HDMI信號源開始計算到最終的顯示設備的線材長度，非直線距離，而是布線距...

文本標簽：HDMI矩陣

概述：HDMI高清信號可以使圖像更清晰的展示，對于較大的顯示設備來說HDMI信號圖像的質量更優越于VGA和AV信號，但是HDMI信號的傳輸?shù)木嚯x是有限的，HDMI信號源的信號強度的不同，HDMI線材質量的不同，HDMI圖像處理設備不同，導致傳輸距離也是不同的，下面所說的距離均為從HDMI信號源開始計算到最終的顯示設備的線材長度，非直線距離，而是布線距離，對于不同的距離我們有不同的解決傳輸?shù)姆绞健?/span>

HDMI信號傳輸30米以內

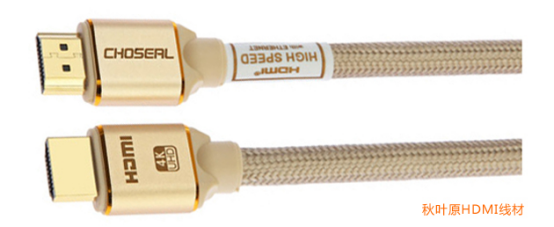

一般的HDMI信號可以傳輸近30米，那么對于質量一般的線材大約傳輸?shù)淖畲缶嚯x15米至20米左右，對于質量好的線比如秋葉原的HDMI線可以傳輸25米以上，甚至30米，如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，總長度在30米以內的話，建議距離越長需要選擇越好的線材。



HDMI信號傳輸30米 — 60米

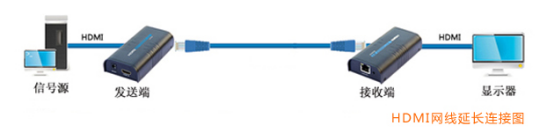

HDMI信號一般無法直接用HDMI線材傳輸?shù)?/span>30米以上，市場上也幾乎沒有30米以上的HDMI成品線，這種情況下如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，我們可以采用網線延長信號的方法，用HDMI網線延長器來將信號延長，HDMI網線延長器分為發送端（HDMI輸入，網線輸出）和接收端（網線輸入，HDMI輸出），可以延長100米（5類網線）、120米（6類網線）。

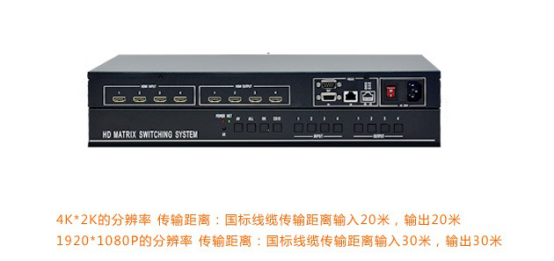

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話（如HDMI分配器，HDMI切換器，HDMI矩陣等等），一般情況下，我們建議將HDMI圖像處理設備放在中間，使得信號源到HDMI圖像處理設備的距離和HDMI圖像處理設備到顯示屏之間的距離盡量相等，如果是HDMI圖像處理設備具有信號增益功能的話，可以隨意改變輸入和輸出HDMI圖像處理設備的線材長短，比如啟耀的部分HDMI分配器、HDMI切換器、HDMI矩陣具有信號增強放大功能，可以延長信號傳輸?shù)木嚯x，我們的這些設備支持輸入30米的HDMI線，支持輸出30米的HDMI線，一共可以傳輸60米，產品本身帶有增強和放大HDMI信號，能夠保證圖像高質量和長距離的傳輸。



HDMI信號傳輸60米 — 120米



HDMI信號不經過其他設備的話，我們可以采用網線延長信號的方法，用HDMI網線延長器來將信號延長，HDMI網線延長器分為發送端（HDMI輸入，網線輸出）和接收端（網線輸入，HDMI輸出），可以延長100米（5類網線）、120米（6類網線）。

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話（如HDMI分配器，HDMI切換器，HDMI矩陣等等），而總距離為60米到120米的話，建議在方便的情況下盡量使得HDMI圖像處理設備的話（如HDMI分配器，HDMI切換器，HDMI矩陣等等）靠近信號源或者顯示設備，不建議放在中間，這樣可以減少HDMI網線延長器的使用數量，節約成本。



HDMI信號傳輸120米 — 20千米

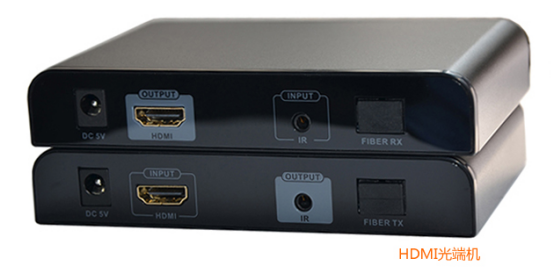

HDMI網線延長器可以延長的距離最多為120米左右，不建議級串使用HDMI網線延長器，串聯圖像，如果中間有HDMI圖像處理設備的話，前端和后端都只能加一對HDMI網線延長器，這樣的話，最長的傳輸距離大約200米左右，如果超過這樣的距離就需要使用HDMI光端機了，利用光纖來傳輸HDMI信號，HDMI光端機的使用方式和HDMI網線延長器一樣，也分為發送端和接收端。
